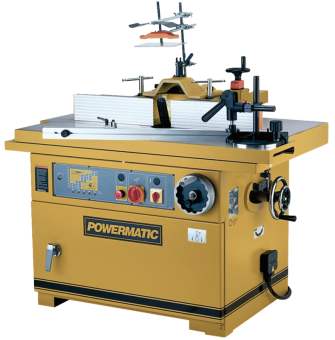

Фрезерний верстат POWERMATIC TS29 : 400В. 7,5 кВт;

Фрезерний верстат POWERMATIC TS29

Характеристики

• Потужність (вихідна) потужність двигуна, кВт 7,5 (5,5)
• Потужність, кВт 7,5
• Напруга, 400
• Діаметр шпинделя 30 мм
• Розміри рухомого столу (ДхШ), мм 1300х286
• Хід рухомого столу (каретки), мм 1250
• Максимальний діаметр фрези, мм 305
• Частота обертання шпинделя на холостому ході, об/хв 3000, 4000, 6000, 8000 та 10000
• Хід шпинделя (підйом) 180 мм
• Діаметр отвору столу 240 мм
• Максимальна висота фрези над столом, мм 125
• Діаметр цангового затискача 8, 12 та 12,7 мм
• Кут нахилу фрези -5 ° / 45 °
• Розміри робочого столу (ДхШ), мм 1300х286 мм
• Діаметр витяжного штуцера, мм 127
• Країна виробника Тайвань
• Довжина, мм 1300
• Ширина, мм 1120
• Висота, мм 1350
• Маса, кг 530
• Довжина в упаковці, см 115
• Ширина в упаковці, см 109
• Висота в упаковці, см 64,19
• Маса в упаковці, кг 635

ОСОБЛИВОСТІ:

• Реверс електродвигуна
• Змінний фрезерний шпиндель
• Можливість встановлення цангового затискача
• Регулювання висоти установки шпинделя штурвалом, що обертається.
• Регулювання нахилу шпинделя штурвалом, що обертається.
• 5-ступінчасте регулювання швидкості обертання шпинделя переустановкою ременя

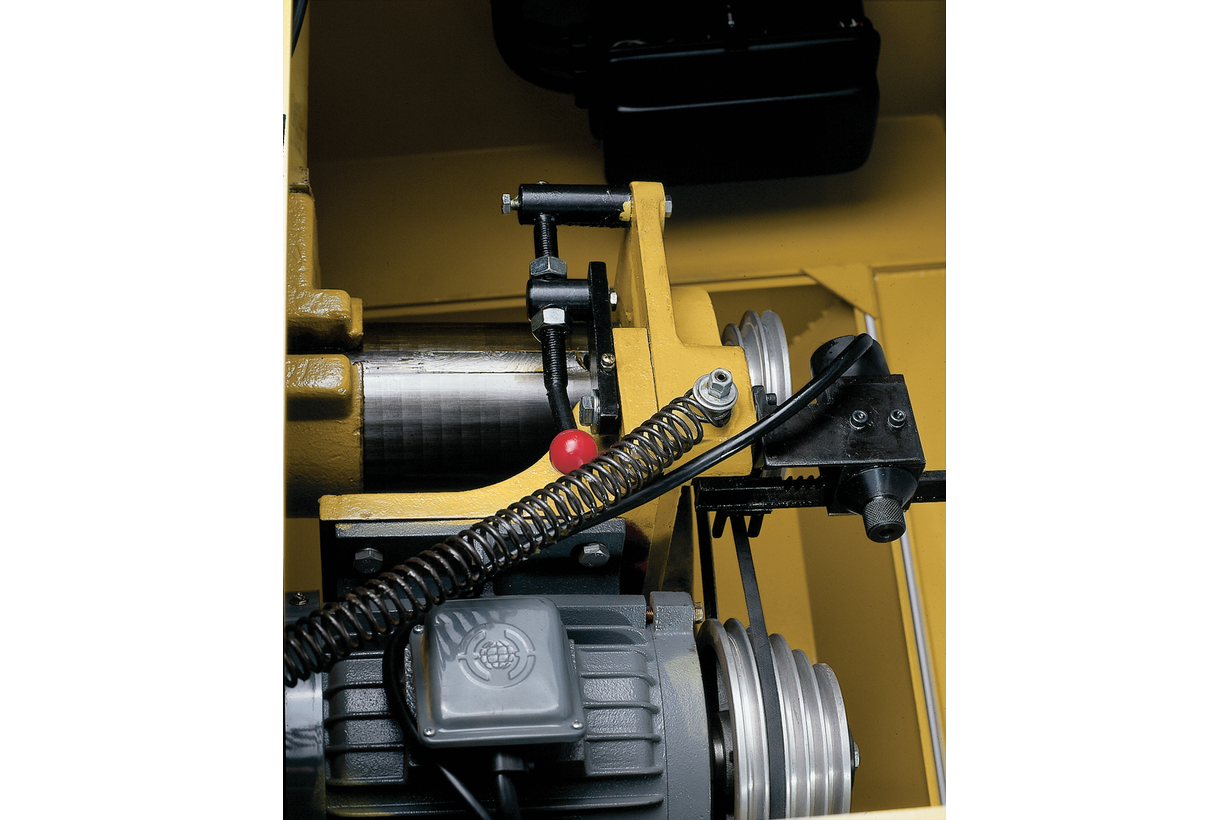

• Важіль швидкого натягу/послаблення ременя
• Робочий стіл із чавунного лиття
• Регульований фрезерний упор з рукоятками точного налаштування та цифровими індикаторами положення
• Регульований притиск заготовки
• Рухомий стіл із чавунного лиття
• Ексцентриковий притиск заготовки для фіксації на рухомому столі
• Регульований кутовий упор рухомого столу

Опис:

TS29 високопродуктивний, точний та зручний у роботі фрезерний верстат для промислового застосування, як і все обладнання Powermatic, він відповідає високим стандартам якості та надійності.
Верстат обладнаний кареткою, потужним 7,5-кіловатним двигуном і може працювати з інструментом діаметром до 300 мм, що робить його максимально універсальним.
Каретка - масивний чавунний стіл - переміщається по трьох парах роликів. Вони зорієнтовані так, щоб найкращим чином сприймати тиск, що віджимає заготовку. терміну експлуатації верстата
Для фіксації деталей на столі встановлений ексцентриковий регульований. притиск та довгий торцевий упор, який можна встановити під будь-яким кутом до напрямку руху.

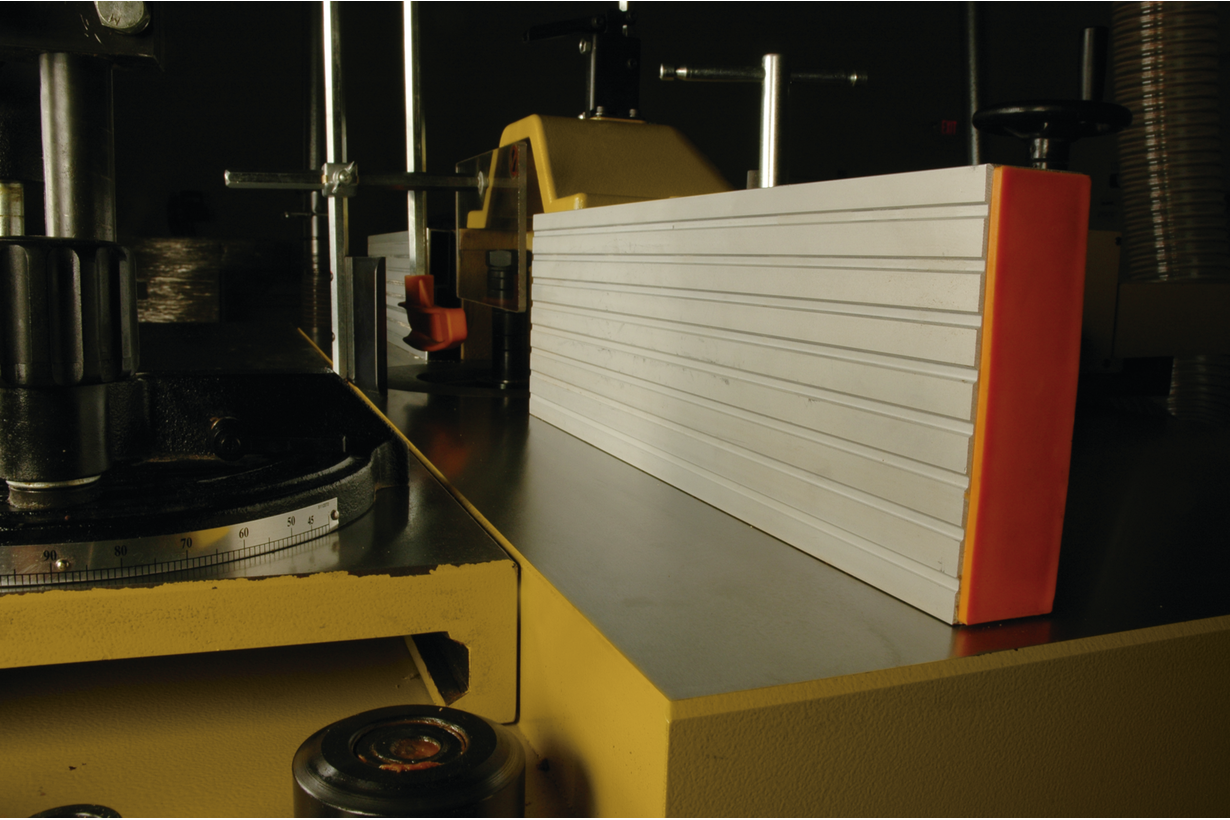

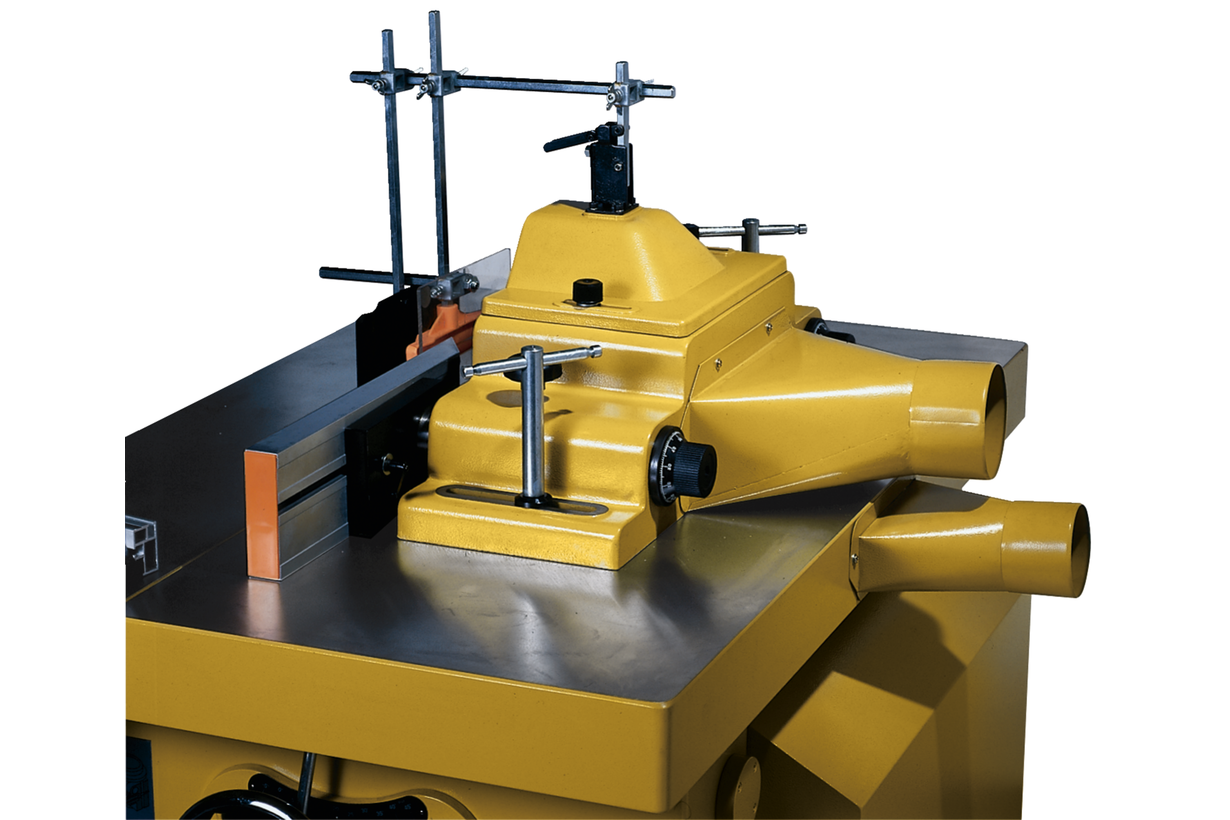

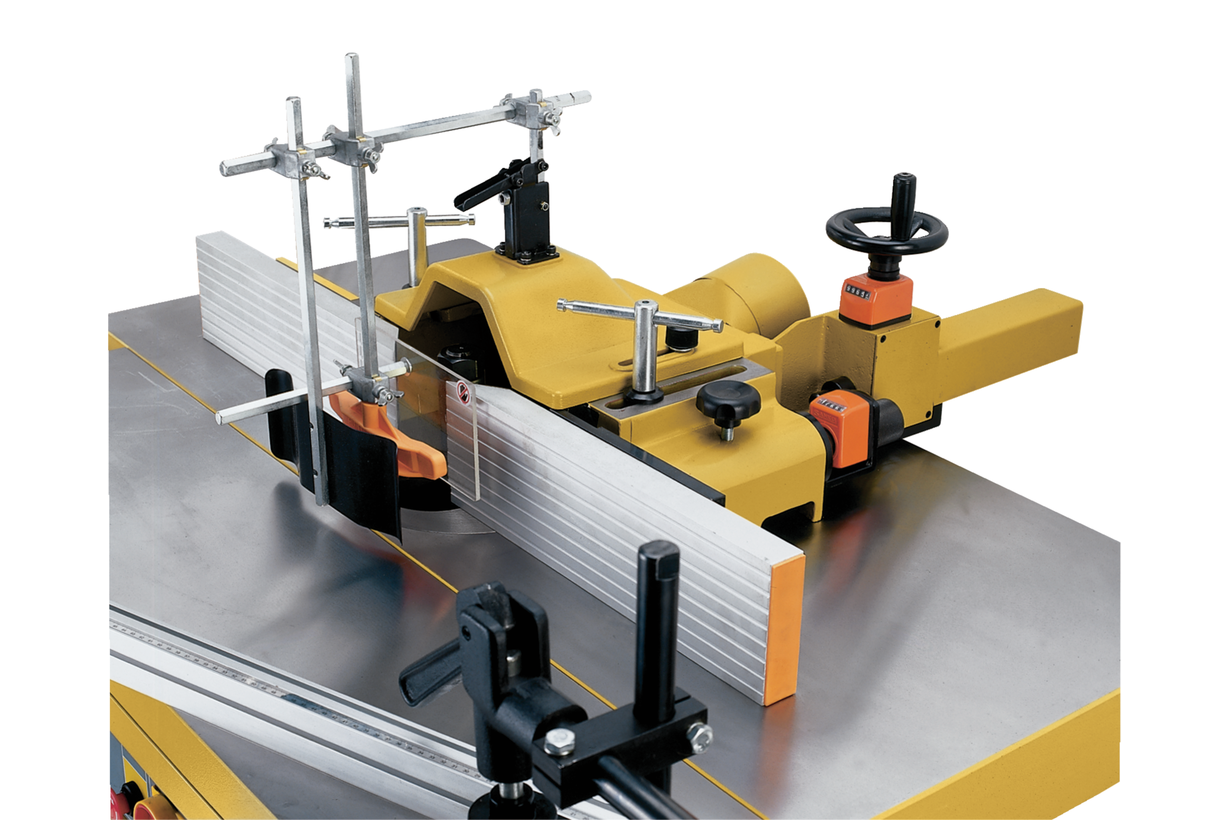

Фрезерний упор, що використовується при роботі на основному столі, має всі необхідні регулювання та налаштування. Дуже важливо, що передбачено спеціальний штурвал для синхронного переміщення відразу двох накладок разом із огорожею.
Разом з цифровим механічним лічильником, що вимірює величину переміщень, таке додаткове регулювання значно прискорює та спрощує переналаштування глибини фрезерування.
На додаток до цього є і окреме налаштування для однієї з накладок (верстат обладнаний реверсом, і вона може вважатися як передньою, так і задньою). Вона переміщається обертанням власної рукоятки та має аналогічний лічильник із ціною розподілу 0,01 мм.

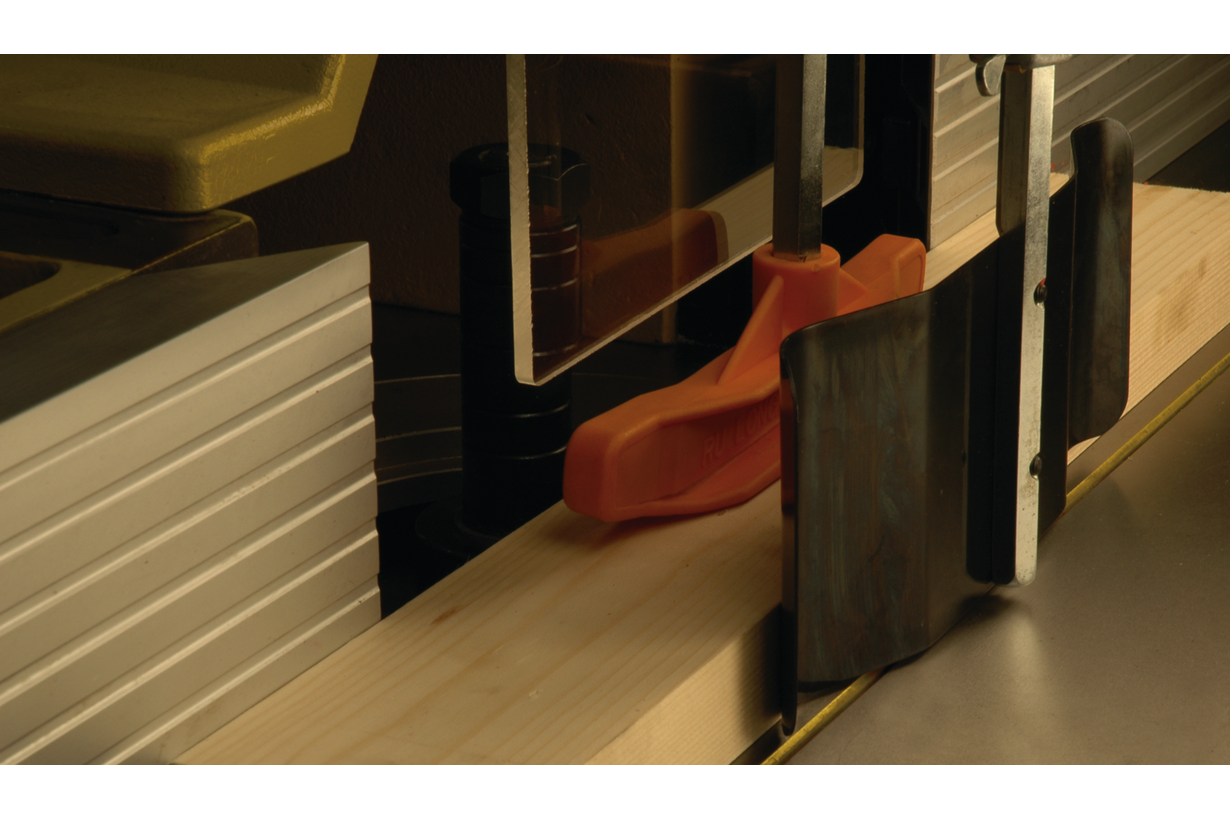

На корпусі упору змонтовані кронштейни вертикального регульованого притиску і захисних огорож.
Шпиндель регулюється по висоті та по куту нахилу, причому в обидві сторони: до 45 ° у бік панелі управління і до 5 ° в протилежну.

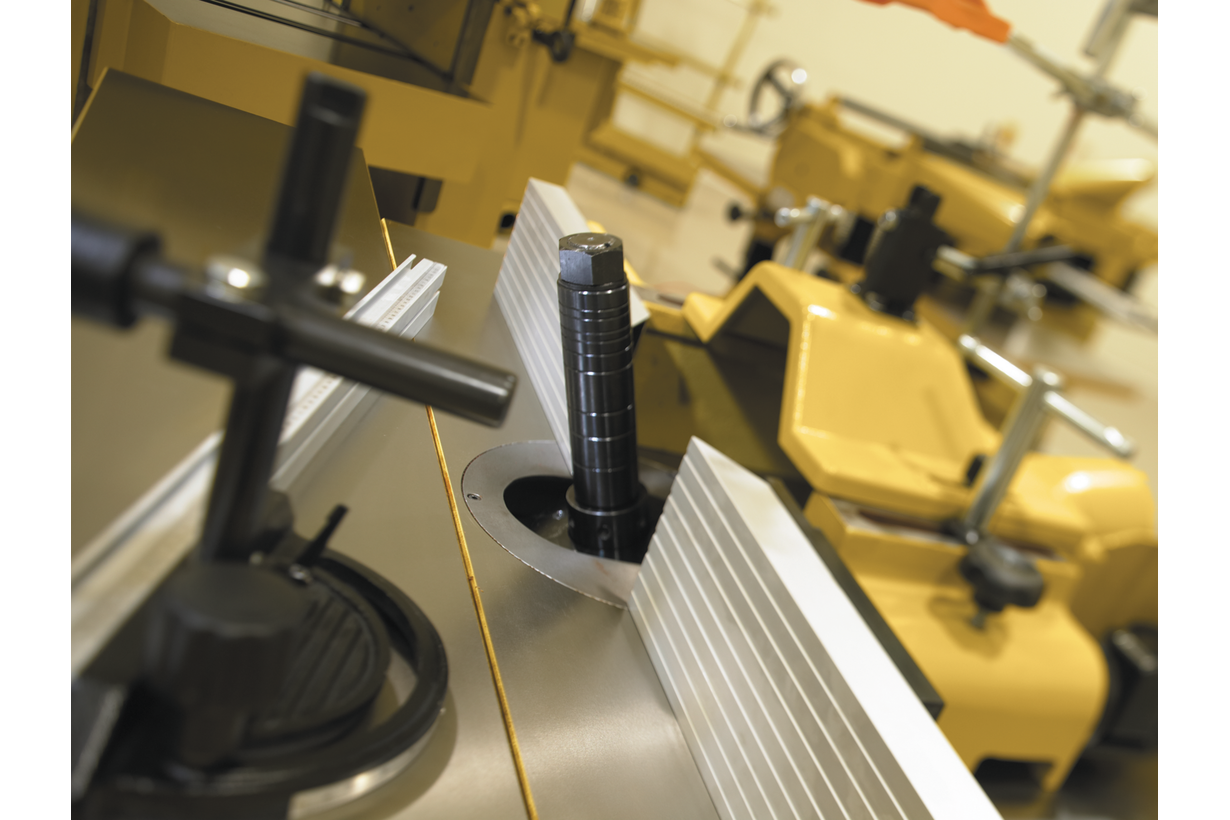

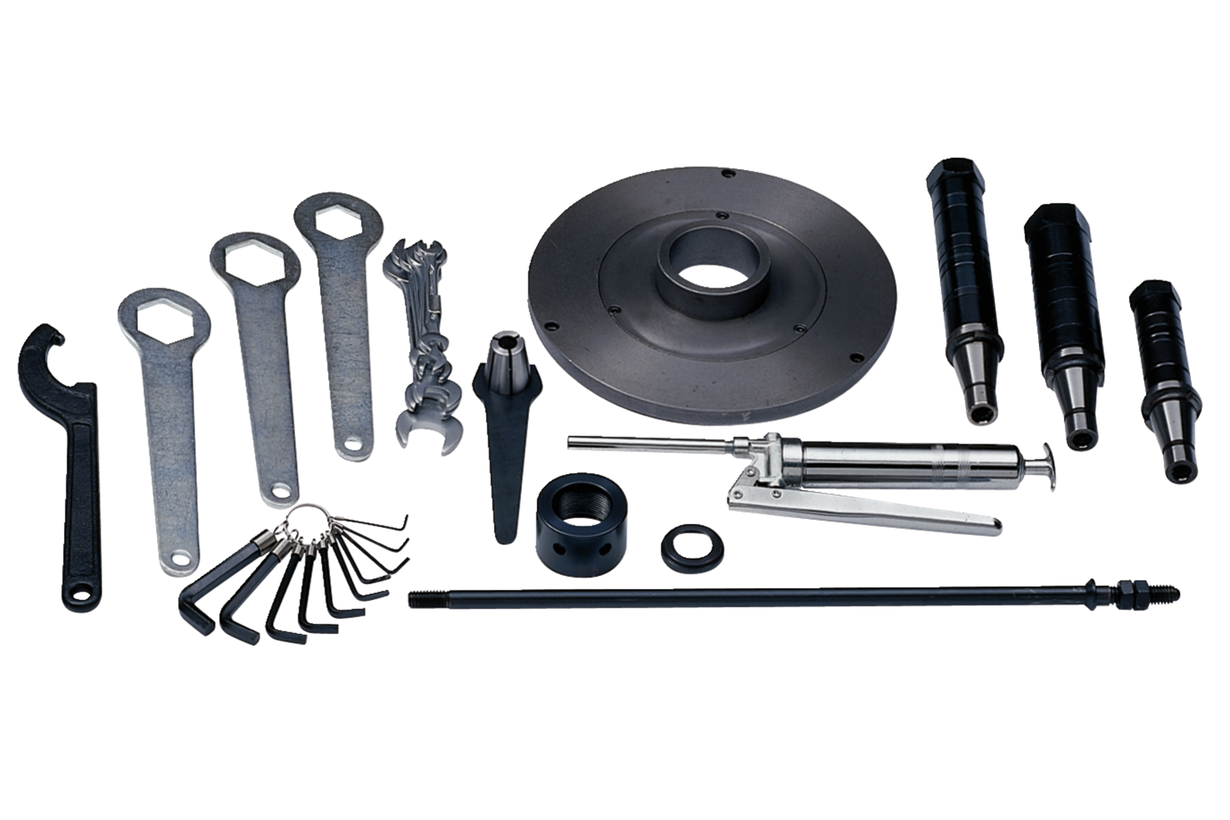

Широкі можливості вибору різального інструмента забезпечуються можливістю заміни шпинделя. Штатно поставляється цанговий затискач для кінцевих фрез з хвостовиком 8, 12 і 12,7 мм, як опція доступні шпинделі 32 мм і 40 мм.
